ros¶
节点与节点管理器¶
节点（Node）— 执行单元
-
节点是具体的执行单元，执行具体任务的进程，独立运行的可执行文件
-
不同的节点可以使用不同的编程语言，可分布式运行在不同的主机
-
节点在系统中的名称必须是唯一的，重名ros系统会找不到
节点管理器（ROS Master) — 控制中心
-
节点的管理。命名、注册、建立通讯
-
提供参数服务器，节点使用此服务器存储和检索运行时的参数

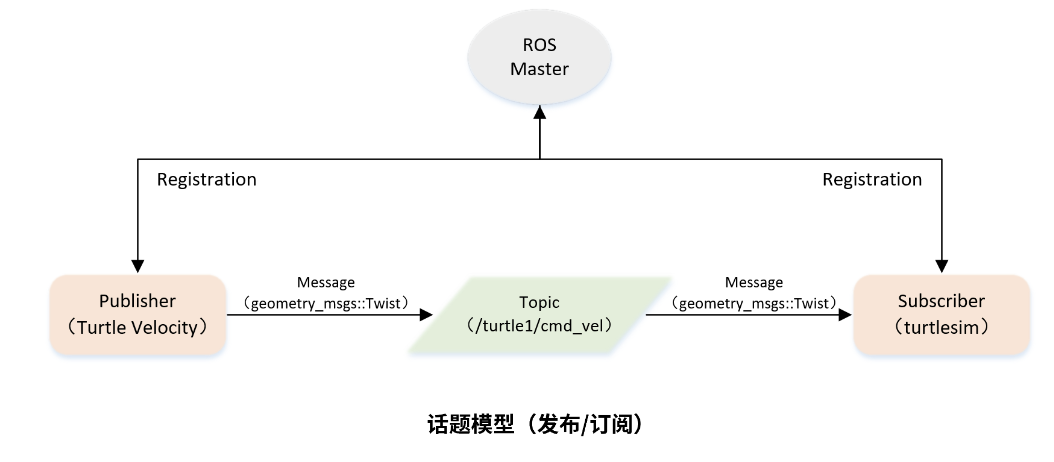

话题通信（异步）
话题 topic
-
分为发布者和订阅者
-
单向数据传输，从驱动端传到订阅段，发布者到订阅者
-
通道被定义为话题，时数据传输的总线
消息 message
-
具有一定的类型和数据结构（有ros提供的标准类型和用户自定义的类型
-
使用与编程语言无关的 .msg 文件定义类型和数据结构
服务通信（同步） 服务 service
-
使用客户端/服务器（service/client) 模型，客户端发送请求数据，服务器完成处理后返回应答数据
-
使用与编程语言无关的, .srv 文件定义请求和应答的数据结构
-
一般是一次，发出一个配置指令，完成配置内容，返回一个反馈
ROS命令行工具¶
roscore启动ROS master(要首先运行的一个指令）
rqt_graph用来显示系统计算图的工具
rosnode list：列出系统当中使用的节点 ， rosout是ros默认的一个话题
rosnode info **： 查看某个节点的信息 ，发布和订阅的信息 rosnode info /turtlesim
rosmsg show显示消息的数据结构
rosservice list ：提供的所有服务 ，服务端都是仿真器 ，客户端是终端
rosbag record -a -O cmd_record：话题记录
rosbag play cmd_record.bag：话题复现

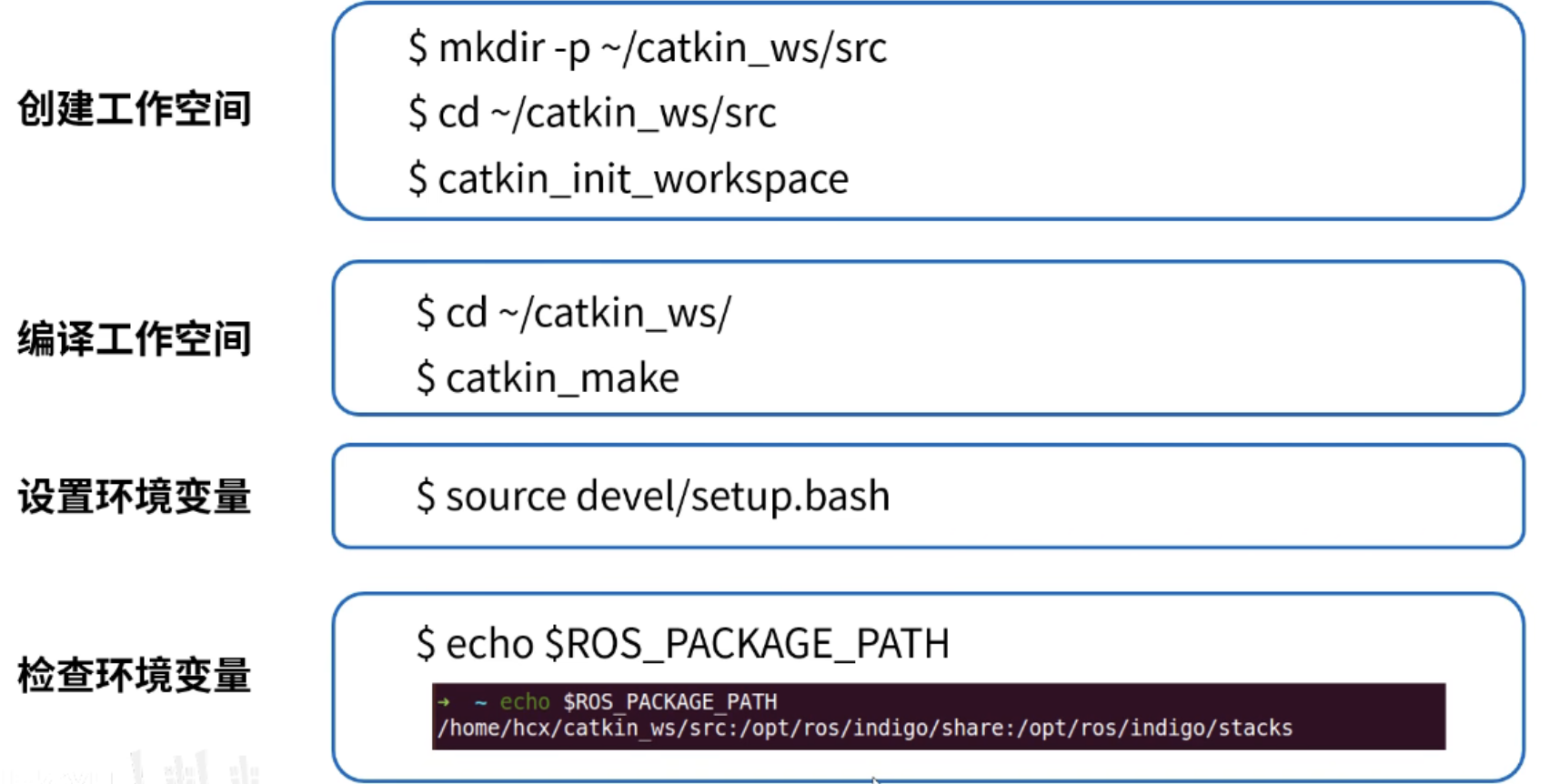

创建工作空间与功能包¶
工作空间（workspace)是一个存放工程开发相关文件的文件夹。所有的源码、配置文件、可执行文件都是放置在里面的。主要分为四个文件夹： 1. src: 代码空间 (source space)
放置功能包（里面的代码、配置文件、launch文件 2. build:编译空间 (build space)
编译过程中的中间文件（不太用关心 3. devel:开发空间 (development space)
编译生成的一些可执行文件、库、脚本 4. install:安装空间 (install space）
install命令的结果就放在里面

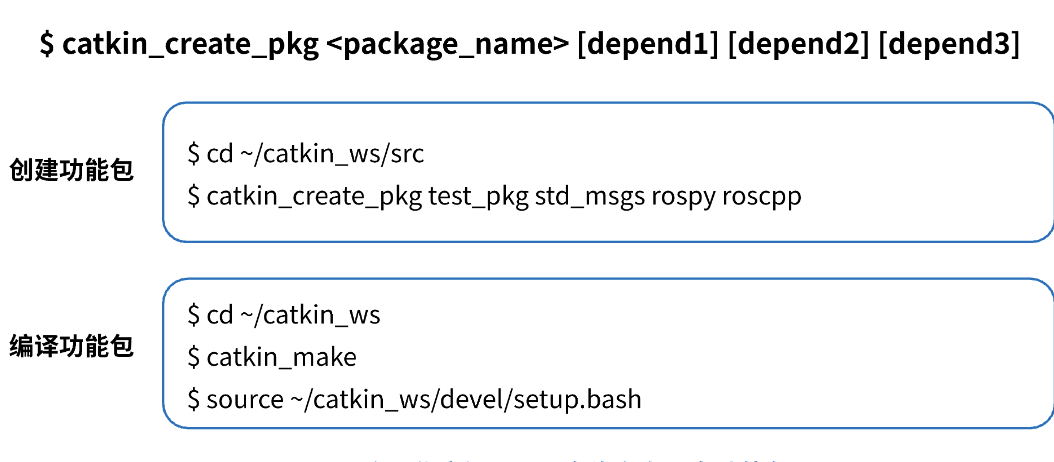

创建功能包：
Publisher的编程实现¶
必须注意，我们设置的node名称，发布的topic

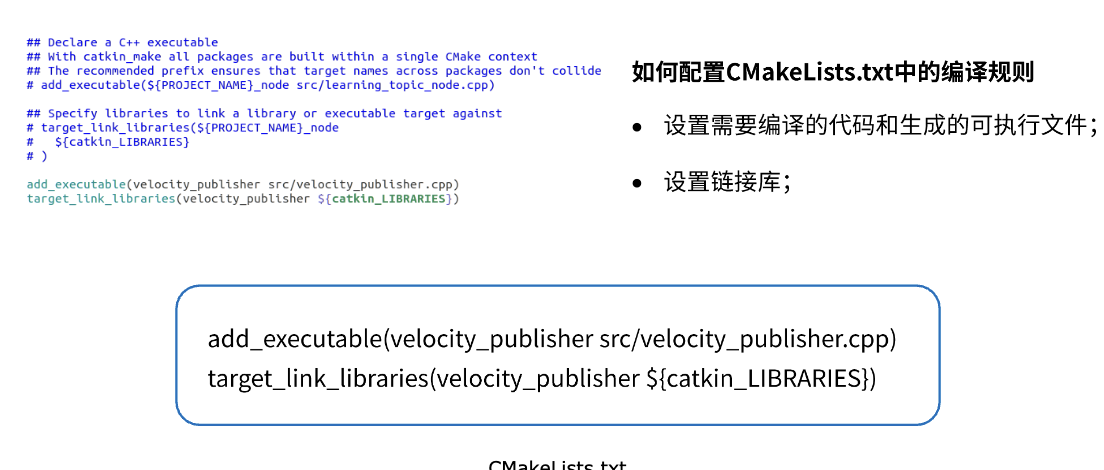

构建功能包：
在src目录下：
#include <ros/ros.h>
#include <geometry_msgs/Twist.h>
int main(int argc, char **argv)
{
// ROS节点初始化
ros::init(argc, argv, "velocity_publisher");
// 创建节点句柄
ros::NodeHandle n;
// 创建一个Publisher，发布名为/turtle1/cmd_vel的topic，消息类型为geometry_msgs::Twist，队列长度10
ros::Publisher turtle_vel_pub = n.advertise<geometry_msgs::Twist>("/turtle1/cmd_vel", 10);
// 设置循环的频率
ros::Rate loop_rate(10);
int count = 0;
while (ros::ok())
{
// 初始化geometry_msgs::Twist类型的消息
geometry_msgs::Twist vel_msg;
vel_msg.linear.x = 0.5;
vel_msg.angular.z = 0.2;
// 发布消息
turtle_vel_pub.publish(vel_msg);
ROS_INFO("Publsh turtle velocity command[%0.2f m/s, %0.2f rad/s]",
vel_msg.linear.x, vel_msg.angular.z);
// 按照循环频率延时
loop_rate.sleep();
}
return 0;
}
-
chmod +x 确保你的 Python 脚本是可执行的
-
添加 Shebang（解释器声明） 首先，在 veo_publisher.py 文件的最顶部添加一行 shebang，告诉系统这是一个 Python 脚本。
import rospy
from geometry_msgs.msg import Twist
def velocity_publisher():
# ROS节点初始化
rospy.init_node('velocity_publisher', anonymous=True)
# 创建一个Publisher，发布名为/turtle1/cmd_vel的topic，消息类型为geometry_msgs::Twist，队列长度10
turtle_vel_pub = rospy.Publisher('/turtle1/cmd_vel', Twist, queue_size=10)
#设置循环的频率
rate = rospy.Rate(10)
while not rospy.is_shutdown():
# 初始化geometry_msgs::Twist类型的消息
vel_msg = Twist()
vel_msg.linear.x = 0.5
vel_msg.angular.z = 0.2
# 发布消息
turtle_vel_pub.publish(vel_msg)
rospy.loginfo("Publsh turtle velocity command[%0.2f m/s, %0.2f rad/s]",
vel_msg.linear.x, vel_msg.angular.z)
# 按照循环频率延时
rate.sleep()
if __name__ == '__main__':
try:
velocity_publisher()
except rospy.ROSInterruptException:
pass
subscriber：¶
#include <ros/ros.h>
#include "turtlesim/Pose.h"
// 接收到订阅的消息后，会进入消息回调函数
void poseCallback(const turtlesim::Pose::ConstPtr& msg)
{
// 将接收到的消息打印出来
ROS_INFO("Turtle pose: x:%0.6f, y:%0.6f", msg->x, msg->y);
}
int main(int argc, char **argv)
{
// 初始化ROS节点
ros::init(argc, argv, "pose_subscriber");
// 创建节点句柄
ros::NodeHandle n;
// 创建一个Subscriber，订阅名为/turtle1/pose的topic，注册回调函数poseCallback
ros::Subscriber pose_sub = n.subscribe("/turtle1/pose", 10, poseCallback);
// 循环等待回调函数
ros::spin();
return 0;
}
import rospy
from turtlesim.msg import Pose
def poseCallback(msg):
rospy.loginfo("Turtle pose: x:%0.6f, y:%0.6f", msg.x, msg.y)
def pose_subscriber():
# ROS节点初始化
rospy.init_node('pose_subscriber', anonymous=True)
# 创建一个Subscriber，订阅名为/turtle1/pose的topic，注册回调函数poseCallback
rospy.Subscriber("/turtle1/pose", Pose, poseCallback)
# 循环等待回调函数
rospy.spin()
if __name__ == '__main__':
pose_subscriber()
/**

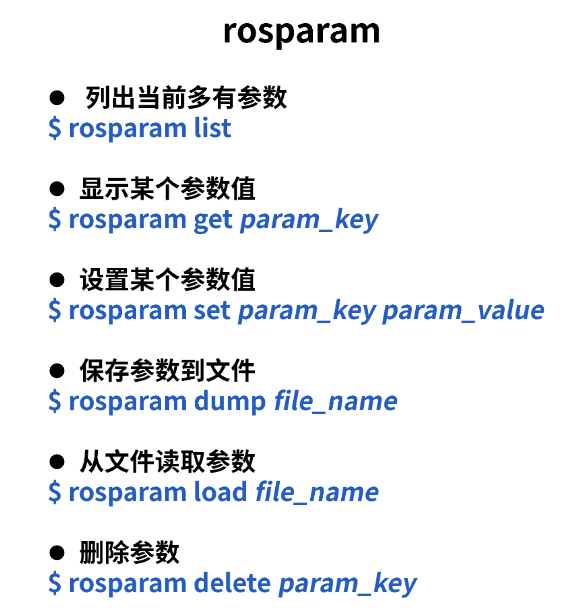

* 该例程设置/读取海龟例程中的参数
*/
#include <string>
#include <ros/ros.h>
#include <std_srvs/Empty.h>
int main(int argc, char **argv)
{
int red, green, blue;
// ROS节点初始化
ros::init(argc, argv, "parameter_config");
// 创建节点句柄
ros::NodeHandle node;
// 读取背景颜色参数
ros::param::get("/background_r", red);
ros::param::get("/background_g", green);
ros::param::get("/background_b", blue);
ROS_INFO("Get Backgroud Color[%d, %d, %d]", red, green, blue);
// 设置背景颜色参数
ros::param::set("/background_r", 255);
ros::param::set("/background_g", 255);
ros::param::set("/background_b", 255);
ROS_INFO("Set Backgroud Color[255, 255, 255]");
// 读取背景颜色参数
ros::param::get("/background_r", red);
ros::param::get("/background_g", green);
ros::param::get("/background_b", blue);
ROS_INFO("Re-get Backgroud Color[%d, %d, %d]", red, green, blue);
// 调用服务，刷新背景颜色
ros::service::waitForService("/clear");
ros::ServiceClient clear_background = node.serviceClient<std_srvs::Empty>("/clear");
std_srvs::Empty srv;
clear_background.call(srv);
sleep(1);
return 0;
}
#!/usr/bin/env python
# -*- coding: utf-8 -*-
import sys
import rospy
from std_srvs.srv import Empty
def parameter_config():
# ROS节点初始化
rospy.init_node('parameter_config', anonymous=True)
# 读取背景颜色参数
red = rospy.get_param('/background_r')
green = rospy.get_param('/background_g')
blue = rospy.get_param('/background_b')
rospy.loginfo("Get Backgroud Color[%d, %d, %d]", red, green, blue)
# 设置背景颜色参数
rospy.set_param("/background_r", 255);
rospy.set_param("/background_g", 255);
rospy.set_param("/background_b", 255);
rospy.loginfo("Set Backgroud Color[255, 255, 255]");
# 读取背景颜色参数
red = rospy.get_param('/background_r')
green = rospy.get_param('/background_g')
blue = rospy.get_param('/background_b')
rospy.loginfo("Get Backgroud Color[%d, %d, %d]", red, green, blue)
# 发现/spawn服务后，创建一个服务客户端，连接名为/spawn的service
rospy.wait_for_service('/clear')
try:
clear_background = rospy.ServiceProxy('/clear', Empty)
# 请求服务调用，输入请求数据
response = clear_background()
return response
except rospy.ServiceException, e:
print "Service call failed: %s"%e
if __name__ == "__main__":
parameter_config()
launch文件¶
通过launch文件以及roslaunch命令可以一次性启动多个节点，并且可以设置丰富的参数。
node标签会指定一个准备运行的ROS节点，node标签是 launch 文件中最重要的标签，因为它实现了launch文件的基本功能，即同时启动多个ROS节点。
<node pkg="package_name" type="executable_node" name="node_name" args="$()" respawn="true" output="sceen">
param:
param标签则可以实现传递参数的功能，它可以定义一个将要被设置到参数 服务器的参数，它的参数值可以通过文本文件、二进制文件或命令等属性来设置。
<param name="param_name" type="param_type" value="param_value" />
<!-- param 标签可以嵌入到 node 标签中，以此来作为该 node 的私有参数 -->
<node>
<param name="param_name" type="param_type" value="param_value" />
</node>
rosparam标签可以实现节点从参数服务器上加载(load)、导出(dump)和删除(delete)YAML文件
<!-- 加载package_name功能包下的example.yaml文件 -->
<rosparam command="load" file="$(find package_name)/example.yaml">
<!-- 导出example_out.yaml文件到package_name功能包下 -->
<rosparam command="dump" file="$(find package_name)/example_out.yaml" />
<!-- 删除参数 -->
<rosparam command="delete" param="xxx/param">
include标签功能和编程语言中的include预处理类似，它可以导入其他launch文件到当前include标签所在的位置，实现launch文件复用。
remap标签可以实现节点名称的重映射，每个remap标签包含一个原始名称和一个新名称，在系统运行后原始名称会被替换为新名称。<arg name="arg_name" default="arg_default" />
<arg name="arg_name" value="arg_value" />
<!-- 命令行传递的 arg 参数可以覆盖 default，但不能覆盖 value。 -->
<arg name="arg_name" default="arg_default" />
<arg name="arg_name" value="arg_value" />
<!-- 命令行传递的 arg 参数可以覆盖 default，但不能覆盖 value。 -->
group标签可以实现将一组配置应用到组内的所有节点，它也具有命名空间ns特点，可以将不同的节点放入不同的 namespace。
<!-- 用法1 -->
<group ns="namespace_1">
<node pkg="pkg_name1" .../>
<node pkg="pkg_name2" .../>
...
</group>
<group ns="namespace_2">
<node pkg="pkg_name3" .../>
<node pkg="pkg_name4" .../>
...
</group>
<!-- 用法2 -->
<!-- if = value：value 为 true 则包含内部信息 -->
<group if="$(arg foo1)">
<node pkg="pkg_name1" .../>
</group>
<!-- unless = value：value 为 false 则包含内部信息 -->
<group unless="$(arg foo2)">
<node pkg="pkg_name2" .../>
</group>
<!--
当 foo1 == true 时包含其标签内部
当 foo2 == false 时包含其标签内部
-->
ros2¶
其中主要知识在： ros2使用
功能包与节点：¶
在ROS2中创建一个功能包
ros2命令中：- pkg：表示功能包相关的功能；
- create：表示创建功能包；
- build-type：表示新创建的功能包是C++还是Python的，如果使用C++或者C，那这里就跟 ament_cmake，如果使用Python，就跟ament_python；
- package_name：新建功能包的名字。
cd ~/dev_ws/src
ros2 pkg create --build-type ament_cmake learning_pkg_c # C++
ros2 pkg create --build-type ament_python learning_pkg_python # Python
-
节点在机器人系统中的职责就是执行某些具体的任务，从计算机操作系统的角度来看，也叫做进程；
-
这些节点是功能各不相同的细胞，根据系统设计的不同，可能位于计算机A，也可能位于计算机B，还有可能运行在云端，这叫做分布式，也就是可以分布在不同的硬件载体上；
-
每一个节点都需要有唯一的命名，当我们想要去找到某一个节点的时候，或者想要查询某一个节点的状态时，可以通过节点的名称来做查询。
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""
@说明: ROS2节点示例-发布“Hello World”日志信息, 使用面向过程的实现方式
"""
import rclpy # ROS2 Python接口库
from rclpy.node import Node # ROS2 节点类
import time
def main(args=None): # ROS2节点主入口main函数
rclpy.init(args=args) # ROS2 Python接口初始化
node = Node("node_helloworld") # 创建ROS2节点对象并进行初始化
while rclpy.ok(): # ROS2系统是否正常运行
node.get_logger().info("Hello World") # ROS2日志输出
time.sleep(0.5) # 休眠控制循环时间
node.destroy_node() # 销毁节点对象
rclpy.shutdown() # 关闭ROS2 Python接口
完成代码的编写后需要设置功能包的编译选项，让系统知道Python程序的入口，打开功能包的setup.py文件，加入如下入口点的配置：
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""
@说明: ROS2节点示例-发布“Hello World”日志信息, 使用面向对象的实现方式
"""
import rclpy # ROS2 Python接口库
from rclpy.node import Node # ROS2 节点类
import time
"""
创建一个HelloWorld节点, 初始化时输出“hello world”日志
"""
class HelloWorldNode(Node):
def __init__(self, name):
super().__init__(name) # ROS2节点父类初始化
while rclpy.ok(): # ROS2系统是否正常运行
self.get_logger().info("Hello World") # ROS2日志输出
time.sleep(0.5) # 休眠控制循环时间
def main(args=None): # ROS2节点主入口main函数
rclpy.init(args=args) # ROS2 Python接口初始化
node = HelloWorldNode("node_helloworld_class") # 创建ROS2节点对象并进行初始化
rclpy.spin(node) # 循环等待ROS2退出
node.destroy_node() # 销毁节点对象
rclpy.shutdown() # 关闭ROS2 Python接口
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""
@说明: ROS2节点示例-通过颜色识别检测图片中出现的苹果
"""
import rclpy # ROS2 Python接口库
from rclpy.node import Node # ROS2 节点类
import cv2 # OpenCV图像处理库
import numpy as np # Python数值计算库
lower_red = np.array([0, 90, 128]) # 红色的HSV阈值下限
upper_red = np.array([180, 255, 255]) # 红色的HSV阈值上限
def object_detect(image):
hsv_img = cv2.cvtColor(image, cv2.COLOR_BGR2HSV) # 图像从BGR颜色模型转换为HSV模型
mask_red = cv2.inRange(hsv_img, lower_red, upper_red) # 图像二值化
contours, hierarchy = cv2.findContours(mask_red, cv2.RETR_LIST, cv2.CHAIN_APPROX_NONE) # 图像中轮廓检测
for cnt in contours: # 去除一些轮廓面积太小的噪声
if cnt.shape[0] < 150:
continue
(x, y, w, h) = cv2.boundingRect(cnt) # 得到苹果所在轮廓的左上角xy像素坐标及轮廓范围的宽和高
cv2.drawContours(image, [cnt], -1, (0, 255, 0), 2)# 将苹果的轮廓勾勒出来
cv2.circle(image, (int(x+w/2), int(y+h/2)), 5, (0, 255, 0), -1)# 将苹果的图像中心点画出来
cv2.imshow("object", image) # 使用OpenCV显示处理后的图像效果
cv2.waitKey(0)
cv2.destroyAllWindows()
def main(args=None): # ROS2节点主入口main函数
rclpy.init(args=args) # ROS2 Python接口初始化
node = Node("node_object") # 创建ROS2节点对象并进行初始化
node.get_logger().info("ROS2节点示例：检测图片中的苹果")
image = cv2.imread('/home/hcx/dev_ws/src/ros2_21_tutorials/learning_node/learning_node/apple.jpg') # 读取图像
object_detect(image) # 苹果检测
rclpy.spin(node) # 循环等待ROS2退出
node.destroy_node() # 销毁节点对象
rclpy.shutdown() # 关闭ROS2 Python接口

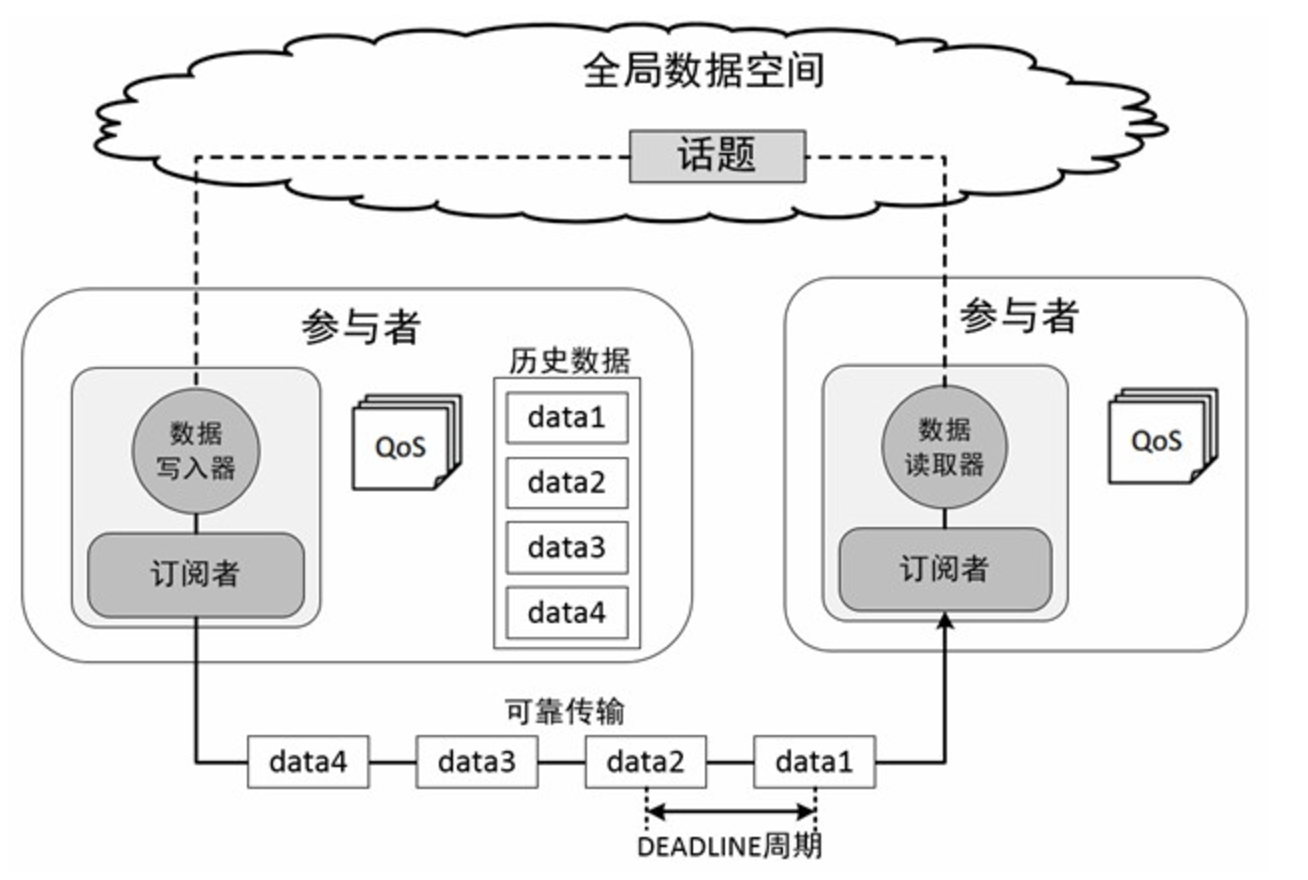

话题：¶
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""
@说明: ROS2话题示例-发布“Hello World”话题
"""
import rclpy # ROS2 Python接口库
from rclpy.node import Node # ROS2 节点类
from std_msgs.msg import String # 字符串消息类型
"""
创建一个发布者节点
"""
class PublisherNode(Node):
def __init__(self, name):
super().__init__(name) # ROS2节点父类初始化
self.pub = self.create_publisher(String, "chatter", 10) # 创建发布者对象（消息类型、话题名、队列长度）
self.timer = self.create_timer(0.5, self.timer_callback) # 创建一个定时器（单位为秒的周期，定时执行的回调函数）
def timer_callback(self): # 创建定时器周期执行的回调函数
msg = String() # 创建一个String类型的消息对象
msg.data = 'Hello World' # 填充消息对象中的消息数据
self.pub.publish(msg) # 发布话题消息
self.get_logger().info('Publishing: "%s"' % msg.data) # 输出日志信息，提示已经完成话题发布
def main(args=None): # ROS2节点主入口main函数
rclpy.init(args=args) # ROS2 Python接口初始化
node = PublisherNode("topic_helloworld_pub") # 创建ROS2节点对象并进行初始化
rclpy.spin(node) # 循环等待ROS2退出
node.destroy_node() # 销毁节点对象
rclpy.shutdown() # 关闭ROS2 Python接口
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""
@说明: ROS2话题示例-订阅“Hello World”话题消息
"""
import rclpy # ROS2 Python接口库
from rclpy.node import Node # ROS2 节点类
from std_msgs.msg import String # ROS2标准定义的String消息
"""
创建一个订阅者节点
"""
class SubscriberNode(Node):
def __init__(self, name):
super().__init__(name) # ROS2节点父类初始化
self.sub = self.create_subscription(\
String, "chatter", self.listener_callback, 10) # 创建订阅者对象（消息类型、话题名、订阅者回调函数、队列长度）
def listener_callback(self, msg): # 创建回调函数，执行收到话题消息后对数据的处理
self.get_logger().info('I heard: "%s"' % msg.data) # 输出日志信息，提示订阅收到的话题消息
def main(args=None): # ROS2节点主入口main函数
rclpy.init(args=args) # ROS2 Python接口初始化
node = SubscriberNode("topic_helloworld_sub") # 创建ROS2节点对象并进行初始化
rclpy.spin(node) # 循环等待ROS2退出
node.destroy_node() # 销毁节点对象
rclpy.shutdown() # 关闭ROS2 Python接口
服务：¶
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""
@说明: ROS2服务示例-发送两个加数，请求加法器计算
"""
import sys
import rclpy # ROS2 Python接口库
from rclpy.node import Node # ROS2 节点类
from learning_interface.srv import AddTwoInts # 自定义的服务接口
class adderClient(Node):
def __init__(self, name):
super().__init__(name) # ROS2节点父类初始化
self.client = self.create_client(AddTwoInts, 'add_two_ints') # 创建服务客户端对象（服务接口类型，服务名）
while not self.client.wait_for_service(timeout_sec=1.0): # 循环等待服务器端成功启动
self.get_logger().info('service not available, waiting again...')
self.request = AddTwoInts.Request() # 创建服务请求的数据对象
def send_request(self): # 创建一个发送服务请求的函数
self.request.a = int(sys.argv[1])
self.request.b = int(sys.argv[2])
self.future = self.client.call_async(self.request) # 异步方式发送服务请求
def main(args=None):
rclpy.init(args=args) # ROS2 Python接口初始化
node = adderClient("service_adder_client") # 创建ROS2节点对象并进行初始化
node.send_request() # 发送服务请求
while rclpy.ok(): # ROS2系统正常运行
rclpy.spin_once(node) # 循环执行一次节点
if node.future.done(): # 数据是否处理完成
try:
response = node.future.result() # 接收服务器端的反馈数据
except Exception as e:
node.get_logger().info(
'Service call failed %r' % (e,))
else:
node.get_logger().info( # 将收到的反馈信息打印输出
'Result of add_two_ints: for %d + %d = %d' %
(node.request.a, node.request.b, response.sum))
break
node.destroy_node() # 销毁节点对象
rclpy.shutdown() # 关闭ROS2 Python接口
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""
@说明: ROS2服务示例-提供加法器的服务器处理功能
"""
import rclpy # ROS2 Python接口库
from rclpy.node import Node # ROS2 节点类
from learning_interface.srv import AddTwoInts # 自定义的服务接口
class adderServer(Node):
def __init__(self, name):
super().__init__(name) # ROS2节点父类初始化
self.srv = self.create_service(AddTwoInts, 'add_two_ints', self.adder_callback) # 创建服务器对象（接口类型、服务名、服务器回调函数）
def adder_callback(self, request, response): # 创建回调函数，执行收到请求后对数据的处理
response.sum = request.a + request.b # 完成加法求和计算，将结果放到反馈的数据中
self.get_logger().info('Incoming request\na: %d b: %d' % (request.a, request.b)) # 输出日志信息，提示已经完成加法求和计算
return response # 反馈应答信息
def main(args=None): # ROS2节点主入口main函数
rclpy.init(args=args) # ROS2 Python接口初始化
node = adderServer("service_adder_server") # 创建ROS2节点对象并进行初始化
rclpy.spin(node) # 循环等待ROS2退出
node.destroy_node() # 销毁节点对象
rclpy.shutdown() # 关闭ROS2 Python接口
接口：¶
-
话题通信接口的定义使用的是.msg文件，由于是单向传输，只需要描述传输的每一帧数据是什么就行，比如在这个定义里，会传输两个32位的整型数，x、y，我们可以用来传输二维坐标的数值。
-
服务通信接口的定义使用的是.srv文件，包含请求和应答两部分定义，通过中间的“---”区分，比如之前我们学习的加法求和功能，请求数据是两个64位整型数a和b，应答是求和的结果sum。
-
动作是另外一种通信机制，用来描述机器人的一个运动过程，使用.action文件定义，比如我们让小海龟转90度，一边转一边周期反馈当前的状态，此时接口的定义分成了三个部分，分别是动作的目标，比如是开始运动，运动的结果，最终旋转的90度是否完成，还有一个周期反馈，比如每隔1s反馈一下当前转到第10度、20度还是30度了，让我们知道运动的进度。

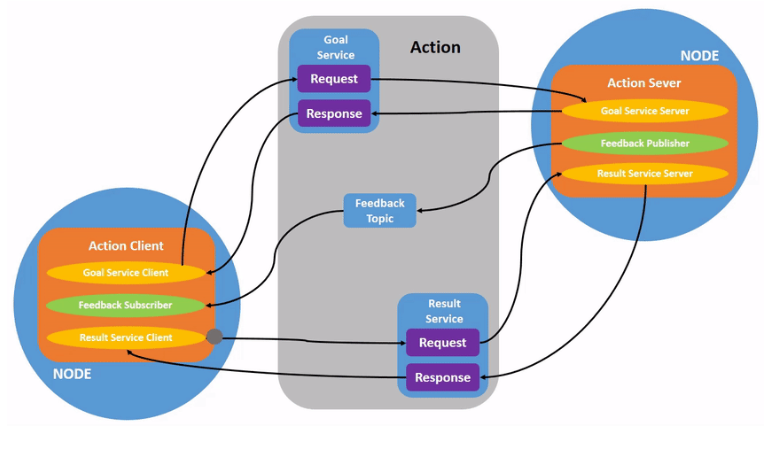

动作：¶
客户端发送一个运动的目标，想让机器人动起来，服务器端收到之后，就开始控制机器人运动，一边运动，一边反馈当前的状态，如果是一个导航动作，这个反馈可能是当前所处的坐标，如果是机械臂抓取，这个反馈可能又是机械臂的实时姿态。当运动执行结束后，服务器再反馈一个动作结束的信息。整个通信过程就此结束。
接口定义
例程使用的动作并不是ROS中的标准定义，我们通过MoveCircle.action进行自定义：
bool enable # 定义动作的目标，表示动作开始的指令
---
bool finish # 定义动作的结果，表示是否成功执行
---
int32 state # 定义动作的反馈，表示当前执行到的位置
第一块是动作的目标，enable为true时，表示开始运动；
第二块是动作的执行结果，finish为true，表示动作执行完成；
第三块是动作的周期反馈，表示当前机器人旋转到的角度。
完成定义后，还需要在功能包的CMakeLists.txt中配置编译选项，让编译器在编译过程中，根据接口定义，自动生成不同语言的代码：
find_package(rosidl_default_generators REQUIRED)
rosidl_generate_interfaces(${PROJECT_NAME}
"action/MoveCircle.action"
)
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""
@说明: ROS2动作示例-负责执行圆周运动动作的服务端
"""
import time
import rclpy # ROS2 Python接口库
from rclpy.node import Node # ROS2 节点类
from rclpy.action import ActionServer # ROS2 动作服务器类
from learning_interface.action import MoveCircle # 自定义的圆周运动接口
class MoveCircleActionServer(Node):
def __init__(self, name):
super().__init__(name) # ROS2节点父类初始化
self._action_server = ActionServer( # 创建动作服务器（接口类型、动作名、回调函数）
self,
MoveCircle,
'move_circle',
self.execute_callback)
def execute_callback(self, goal_handle): # 执行收到动作目标之后的处理函数
self.get_logger().info('Moving circle...')
feedback_msg = MoveCircle.Feedback() # 创建一个动作反馈信息的消息
for i in range(0, 360, 30): # 从0到360度，执行圆周运动，并周期反馈信息
feedback_msg.state = i # 创建反馈信息，表示当前执行到的角度
self.get_logger().info('Publishing feedback: %d' % feedback_msg.state)
goal_handle.publish_feedback(feedback_msg) # 发布反馈信息
time.sleep(0.5)
goal_handle.succeed() # 动作执行成功
result = MoveCircle.Result() # 创建结果消息
result.finish = True
return result # 反馈最终动作执行的结果
def main(args=None): # ROS2节点主入口main函数
rclpy.init(args=args) # ROS2 Python接口初始化
node = MoveCircleActionServer("action_move_server") # 创建ROS2节点对象并进行初始化
rclpy.spin(node) # 循环等待ROS2退出
node.destroy_node() # 销毁节点对象
rclpy.shutdown() # 关闭ROS2 Python接口
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""
@说明: ROS2动作示例-请求执行圆周运动动作的客户端
"""
import rclpy # ROS2 Python接口库
from rclpy.node import Node # ROS2 节点类
from rclpy.action import ActionClient # ROS2 动作客户端类
from learning_interface.action import MoveCircle # 自定义的圆周运动接口
class MoveCircleActionClient(Node):
def __init__(self, name):
super().__init__(name) # ROS2节点父类初始化
self._action_client = ActionClient( # 创建动作客户端（接口类型、动作名）
self, MoveCircle, 'move_circle')
def send_goal(self, enable): # 创建一个发送动作目标的函数
goal_msg = MoveCircle.Goal() # 创建一个动作目标的消息
goal_msg.enable = enable # 设置动作目标为使能，希望机器人开始运动
self._action_client.wait_for_server() # 等待动作的服务器端启动
self._send_goal_future = self._action_client.send_goal_async( # 异步方式发送动作的目标
goal_msg, # 动作目标
feedback_callback=self.feedback_callback) # 处理周期反馈消息的回调函数
self._send_goal_future.add_done_callback(self.goal_response_callback) # 设置一个服务器收到目标之后反馈时的回调函数
def goal_response_callback(self, future): # 创建一个服务器收到目标之后反馈时的回调函数
goal_handle = future.result() # 接收动作的结果
if not goal_handle.accepted: # 如果动作被拒绝执行
self.get_logger().info('Goal rejected :(')
return
self.get_logger().info('Goal accepted :)') # 动作被顺利执行
self._get_result_future = goal_handle.get_result_async() # 异步获取动作最终执行的结果反馈
self._get_result_future.add_done_callback(self.get_result_callback) # 设置一个收到最终结果的回调函数
def get_result_callback(self, future): # 创建一个收到最终结果的回调函数
result = future.result().result # 读取动作执行的结果
self.get_logger().info('Result: {%d}' % result.finish) # 日志输出执行结果
def feedback_callback(self, feedback_msg): # 创建处理周期反馈消息的回调函数
feedback = feedback_msg.feedback # 读取反馈的数据
self.get_logger().info('Received feedback: {%d}' % feedback.state)
def main(args=None): # ROS2节点主入口main函数
rclpy.init(args=args) # ROS2 Python接口初始化
node = MoveCircleActionClient("action_move_client") # 创建ROS2节点对象并进行初始化
node.send_goal(True) # 发送动作目标
rclpy.spin(node) # 循环等待ROS2退出
node.destroy_node() # 销毁节点对象
rclpy.shutdown() # 关闭ROS2 Python接口
参数与分布式系统：¶
ROS系统中，机器人功能是由各种节点组成的，这些节点可能位于不同的计算机中，这种结构可以将原本资源消耗较多的任务，分配到不同的平台上，减轻计算压力，这就是分布式通信框架的典型应用之一。
ros2 param list
ros2 param describe turtlesim background_b # 查看某个参数的描述信息
ros2 param get turtlesim background_b # 查询某个参数的值
ros2 param set turtlesim background_b 10 # 修改某个参数的值
ros2 param dump turtlesim >> turtlesim.yaml # 将某个节点的参数保存到参数文件中
ros2 param load turtlesim turtlesim.yaml # 一次性加载某一个文件中的所有参数
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""
@说明: ROS2参数示例-创建、读取、修改参数
"""
import rclpy # ROS2 Python接口库
from rclpy.node import Node # ROS2 节点类
class ParameterNode(Node):
def __init__(self, name):
super().__init__(name) # ROS2节点父类初始化
self.timer = self.create_timer(2, self.timer_callback) # 创建一个定时器（单位为秒的周期，定时执行的回调函数）
self.declare_parameter('robot_name', 'mbot') # 创建一个参数，并设置参数的默认值
def timer_callback(self): # 创建定时器周期执行的回调函数
robot_name_param = self.get_parameter('robot_name').get_parameter_value().string_value # 从ROS2系统中读取参数的值
self.get_logger().info('Hello %s!' % robot_name_param) # 输出日志信息，打印读取到的参数值
new_name_param = rclpy.parameter.Parameter('robot_name', # 重新将参数值设置为指定值
rclpy.Parameter.Type.STRING, 'mbot')
all_new_parameters = [new_name_param]
self.set_parameters(all_new_parameters) # 将重新创建的参数列表发送给ROS2系统
def main(args=None): # ROS2节点主入口main函数
rclpy.init(args=args) # ROS2 Python接口初始化
node = ParameterNode("param_declare") # 创建ROS2节点对象并进行初始化
rclpy.spin(node) # 循环等待ROS2退出
node.destroy_node() # 销毁节点对象
rclpy.shutdown() # 关闭ROS2 Python接口
通信模型:¶
第一种，点对点模型，许多客户端连接到一个服务端，每次通信时，通信双方必须建立一条连接。当通信节点增多时，连接数也会增多。而且每个客户端都需要知道服务器的具体地址和所提供的服务，一旦服务器地址发生变化，所有客户端都会受到影响。
第二种，Broker模型，针对点对点模型进行了优化，由Broker集中处理所有人的请求，并进一步找到真正能响应该服务的角色。这样客户端就不用关心服务器的具体地址了。不过问题也很明显，Broker作为核心，它的处理速度会影响所有节点的效率，当系统规模增长到一定程度，Broker就会成为整个系统的性能瓶颈。更麻烦是，如果Broker发生异常，可能导致整个系统都无法正常运转。之前的ROS1系统，使用的就是类似这样的架构。
第三种，广播模型，所有节点都可以在通道上广播消息，并且节点都可以收到消息。这个模型解决了服务器地址的问题，而且通信双方也不用单独建立连接，但是广播通道上的消息太多了，所有节点都必须关心每条消息，其实很多是和自己没有关系的。
第四种，就是以数据为中心的DDS模型了，这种模型与广播模型有些类似，所有节点都可以在DataBus上发布和订阅消息。但它的先进之处在于，通信中包含了很多并行的通路，每个节点可以只关心自己感兴趣的消息，忽略不感兴趣的消息，有点像是一个旋转火锅，各种好吃的都在这个DataBus传送，我们只需要拿自己想吃的就行，其他的和我们没有关系。
QoS是一种网络传输策略，应用程序指定所需要的网络传输质量行为，QoS服务实现这种行为要求，尽可能地满足客户对通信质量的需求，可以理解为数据提供者和接收者之间的合约。
- DEADLINE策略，表示通信数据必须要在每次截止时间内完成一次通信；
- HISTORY策略，表示针对历史数据的一个缓存大小；
- RELIABILITY策略，表示数据通信的模式，配置成BEST_EFFORT，就是尽力传输模式，网络情况不好的时候，也要保证数据流畅，此时可能会导致数据丢失，配置成RELIABLE，就是可信赖模式，可以在通信中尽量保证图像的完整性，我们可以根据应用功能场景选择合适的通信模式；
- DURABILITY策略，可以配置针对晚加入的节点，也保证有一定的历史数据发送过去，可以让新节点快速适应系统。
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""
@说明: ROS2 QoS示例-发布“Hello World”话题
"""
import rclpy # ROS2 Python接口库
from rclpy.node import Node # ROS2 节点类
from std_msgs.msg import String # 字符串消息类型
from rclpy.qos import QoSProfile, QoSReliabilityPolicy, QoSHistoryPolicy # ROS2 QoS类
"""
创建一个发布者节点
"""
class PublisherNode(Node):
def __init__(self, name):
super().__init__(name) # ROS2节点父类初始化
qos_profile = QoSProfile( # 创建一个QoS原则
# reliability=QoSReliabilityPolicy.BEST_EFFORT,
reliability=QoSReliabilityPolicy.RELIABLE,
history=QoSHistoryPolicy.KEEP_LAST,
depth=1
)
self.pub = self.create_publisher(String, "chatter", qos_profile) # 创建发布者对象（消息类型、话题名、QoS原则）
self.timer = self.create_timer(0.5, self.timer_callback) # 创建一个定时器（单位为秒的周期，定时执行的回调函数）
def timer_callback(self): # 创建定时器周期执行的回调函数
msg = String() # 创建一个String类型的消息对象
msg.data = 'Hello World' # 填充消息对象中的消息数据
self.pub.publish(msg) # 发布话题消息
self.get_logger().info('Publishing: "%s"' % msg.data)# 输出日志信息，提示已经完成话题发布
def main(args=None): # ROS2节点主入口main函数
rclpy.init(args=args) # ROS2 Python接口初始化
node = PublisherNode("qos_helloworld_pub") # 创建ROS2节点对象并进行初始化
rclpy.spin(node) # 循环等待ROS2退出
node.destroy_node() # 销毁节点对象
rclpy.shutdown() # 关闭ROS2 Python接口
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""
@说明: ROS2 QoS示例-订阅“Hello World”话题消息
"""
import rclpy # ROS2 Python接口库
from rclpy.node import Node # ROS2 节点类
from std_msgs.msg import String # ROS2标准定义的String消息
from rclpy.qos import QoSProfile, QoSReliabilityPolicy, QoSHistoryPolicy # ROS2 QoS类
"""
创建一个订阅者节点
"""
class SubscriberNode(Node):
def __init__(self, name):
super().__init__(name) # ROS2节点父类初始化
qos_profile = QoSProfile( # 创建一个QoS原则
# reliability=QoSReliabilityPolicy.BEST_EFFORT,
reliability=QoSReliabilityPolicy.RELIABLE,
history=QoSHistoryPolicy.KEEP_LAST,
depth=1
)
self.sub = self.create_subscription(\
String, "chatter", self.listener_callback, qos_profile) # 创建订阅者对象（消息类型、话题名、订阅者回调函数、QoS原则）
def listener_callback(self, msg): # 创建回调函数，执行收到话题消息后对数据的处理
self.get_logger().info('I heard: "%s"' % msg.data) # 输出日志信息，提示订阅收到的话题消息
def main(args=None): # ROS2节点主入口main函数
rclpy.init(args=args) # ROS2 Python接口初始化
node = SubscriberNode("qos_helloworld_sub") # 创建ROS2节点对象并进行初始化
rclpy.spin(node) # 循环等待ROS2退出
node.destroy_node() # 销毁节点对象
rclpy.shutdown() # 关闭ROS2 Python接口
ROS2提供了一个DOMAIN的机制，就类似分组一样，处于同一个DOMAIN中的计算机才能通信，我们可以在电脑和树莓派端的.bashrc中加入这样一句配置，即可将两者分配到一个小组中：
bash
export ROS_DOMAIN_ID=<your_domain_id>
Gazebo是仿真平台，核心功能是创造数据，我们没有机器人或者传感器，它可以帮我们做一个虚拟的；
Rviz是可视化平台，核心功能是显示数据，如果没有数据，它也没有什么。
